يتكون نظام Crotal من جزأين ، بما في ذلك وحدة قيادة ووحدة إطفاء. يتم تثبيت مكونات كل قسم على مركبة P4R ذات الأربع عجلات ، وهي مدرعة ومقاومة للرصاص من العيار الخفيف وكذلك الشظايا. توجد على مركبة القيادة رادار ، تساعده في الكشف عن الأهداف ، وبعد إثبات هويتها وتصنيفها ، ترسل المعلومات إلى إدارة الإطفاء للتعامل مع المهاجمين. كل محطة إطفاء لديها مركز قيادة وناقل رادار مع 2 إلى 3 سيارات إطفاء. عربات الإطفاء مفصولة عن بعضها البعض ومتصلة بوحدة التحكم والقيادة بواسطة كابل طوله 800 متر لتبادل المعلومات.
في الجيل الأول من Crotal ، وهي السلسلة 1000 ، تم تجهيز مركبة القيادة مع رادار دوبلر نابض من طراز Mirador IV من طراز S-band ، والذي ، أثناء تتبع الأهداف المكتشفة سابقًا ، بحث أيضًا عن طائرات جديدة. يصل مدى الرادار إلى 18.5 كم وقام بمسح السطح من 0 إلى 4500 متر. يمكن للهوائي أن يدور 360 درجة بسرعة 60 دورة في الدقيقة ، وقد سمح معالجه للنظام برؤية أهداف بطيئة للغاية بسرعات 35 مترًا في الثانية فقط للأهداف فوق الصوتية بسرعات من 1.2 إلى 1.36 ماخ. تمكن هذا الرادار من اكتشاف 30 هدفًا وتتبع 12 هدفًا في وقت واحد. كانت العينات التي تم شراؤها من جنوب إفريقيا ، وهي أول مستخدم لها ، من هذا النموذج.
في سلسلة 2000 ، التي تم إنتاجها في عام 1973 ، تم أيضًا تحسين الكشف عن الهدف وتتبعه عن طريق إضافة كاميرا تلفزيونية إلى مركبة القيادة. بالإضافة إلى ذلك ، تمت إضافة القدرة على التمييز بين الصديق والعدو (IFF) إلى الرادار. دخلت سلسلة 3000 أيضًا الإنتاج في عام 1978 مع القدرة على تتبع الهدف تلقائيًا عبر كاميرا تلفزيونية. تم إنتاج سلسلة 4000 منذ عام 1983 وكان التحسين الرئيسي لها هو استبدال نظام الاتصال اللاسلكي بدلاً من الاتصال السلكي. بهذه الطريقة ، يمكن توصيل أجهزة القيادة ببعضها البعض من مسافة تصل إلى 10 كيلومترات ، بحيث توفر راداراتها تغطية أوسع. يمكن أيضًا وضع محركات الإطفاء على مسافة تصل إلى 3 كيلومترات من مركز القيادة.
تحسين آخر لسلسلة 4000 هو زيادة مقاومة الرادار ضد الحرب الإلكترونية ، بالإضافة إلى إضافة نظام تصوير بالأشعة تحت الحمراء لتتبع الأهداف ليلاً ونهارًا بسبب حرارتها ، مما يسمح للنظام بالعمل دون الحاجة إلى الرادار. تم تقديم سلسلة 5000 أيضًا إلى نطاق إطلاق النار من عام 1985 مع إضافة صاروخين موجهين قصير المدى يعمل بالأشعة تحت الحمراء من طراز ميسترال. كما تم تحسين الرادار ونظام البحث والتتبع البصري (بما في ذلك كاميرا التلفزيون وكاميرا الأشعة تحت الحمراء). أخيرًا ، شهد عام 1994 إدخال Crotal المحدث مع رادار صفيف مرحلي جديد زاد من مقاومته للحرب الإلكترونية بالإضافة إلى مداها وقدرتها على تتبع الأهداف في وقت واحد.

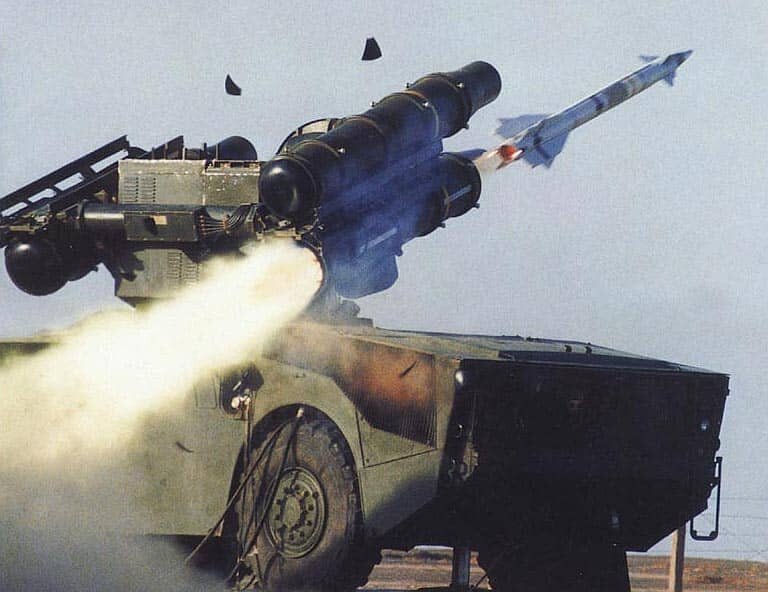

مركبة وحدة الإطفاء هي أيضًا نسخة مصفحة من P4R ، ومثل مركبة القيادة وناقل الرادار ، فإنها تضع 4 رافعات هيدروليكية خلف عجلاتها على الأرض أثناء النشر. تحتوي كل شاحنة إطفاء على 4 قاذفات صواريخ ورادار لمكافحة الحرائق لتوجيههم. بمجرد اكتشاف الهدف وتحديده وتصنيفه بواسطة مركبة القيادة باستخدام رادار أو كاميرا تلفزيونية أو نظام بحث وتتبع بالأشعة تحت الحمراء ، يتم إرسال معلوماته وموقعه إلى إحدى وحدات إطلاق النار لإشراك الهدف. بناءً على موقع الهدف ، توجه مركبة الإطفاء رادارها Ku-band ، الذي يبلغ مداه 17 كم ، نحوه وتطارده باستمرار.
طبعا وحدة الاطفاء ايضا بها متعقب بالاشعة تحت الحمراء بمدى 14 كم لزيادة دقتها وايضا تعمل بدون الحاجة للرادار. في الجيل الأول من نظام Crotal ، بعد 6.5 ثانية من اكتشاف الهدف ، يُطلق الصاروخ الأول عليه. يمكن لكل قاذفة أيضًا إطلاق صواريخها بفواصل زمنية تبلغ 2.5 ثانية. بعد إطلاق جميع الصواريخ الأربعة ، استغرق الأمر دقيقتين فقط لإعادة تحميل جميع قاذفات. هذا الصاروخ يسمى R440. يبلغ الطول الإجمالي للصاروخ 2.89 مترًا ، وقطر جسمه 15 سم ، والمسافة بين طرفي جناحيه 54 سم. كان يزن 84 كيلوجرام ، والذي وصل بالطبع إلى 100 كيلوجرام ، بما في ذلك أنبوب النقل والإطلاق (TPC).
نأتي إلى الجيل التالي من Crotale ، المعروف باسم Crotale NG ، والذي كان بمثابة تغيير أساسي في عائلة الدفاع الجوي هذه وتم إنتاجه منذ عام 1990. على عكس الأنواع السابقة ، التي صُممت لحماية المراكز العسكرية القيمة ، يمكن لنموذج NG أن يتقدم بقوات ميكانيكية ، وبمجرد توقفه ، ينشر مظلة واقية فورية بالقرب من خط المواجهة. بطبيعة الحال ، تظل حماية المراكز العسكرية والمدنية القيمة إحدى مهامها الرئيسية. حاليًا ، أنظمة Crotal الوحيدة في الجيش الفرنسي هي من هذا النموذج ، والأمثلة السابقة متقاعدة منذ فترة طويلة. لذلك ، من المحتمل جدًا أن تكون النسخة المرسلة إلى أوكرانيا من نفس النموذج أيضًا.
رادار البحث هو نسخة NG من طراز Gerfaut ، والتي تعمل في النطاق S وهي قادرة على التمييز بين الصديق والعدو. يحتوي الهوائي على صفائف صفائح محصنة ضد الضوضاء وتتمتع عمومًا بمقاومة أكبر بكثير للحرب الإلكترونية من الجيل السابق. الهوائي أعلى المشغل ويدور 360 درجة بسرعة 40 دورة في الدقيقة. يبلغ مداها 30 كم ومسح ارتفاعها من 0 إلى 5 كم فوق سطح الأرض. بالإضافة إلى ذلك ، يشتمل النظام على كاميرا تليفزيونية قابلة للتوسع للرؤية النهارية بمدى 15 كم ، ونظام كشف وتتبع مع كاميرا تعمل بالأشعة تحت الحمراء بمدى يصل إلى 19 كم للرؤية في الليل والنهار وعبر الدخان والسحب والضباب والغبار ، جنبًا إلى جنب مع جهاز تحديد المدى بالليزر
يتم الكشف عن الأهداف ومطاردتها بواسطة الرادار وكاميرا التلفزيون وكاميرا الأشعة تحت الحمراء تلقائيًا ؛ بالطبع ، المستخدم البشري يتحكم فيه. يمكن للنظام استخدام كل من أدوات الكشف هذه بمفردها أو بالاشتراك مع بعضها البعض. الاستخدام المتزامن للأدوات المختلفة يجعل النظام مقاومًا للحرب الإلكترونية والتدابير المضادة ضد الأهداف. بعد اكتشاف الهدف واتخاذ قرار بالهجوم ، يقوم النظام بمتابعته باستمرار من خلال رادار التحكم في الحرائق. يعمل الرادار في نطاق Ku وعلى مدى 30 كم يتتبع ببطء شديد الأهداف الأسرع من الصوت بسرعات أعلى من Mach 2. عند مهاجمة هدف ، يمكن أيضًا تعقبه والتحكم فيه باستخدام كاميرا الأشعة تحت الحمراء.
يسمح الاستخدام المتزامن للرادار والأنظمة البصرية (كاميرا التلفزيون وكاميرا الأشعة تحت الحمراء) مرة أخرى بتنفيذ أعمال مكافحة الحرائق مع حصانة من الإجراءات المضادة والأهداف الخاطئة التي يتم إسقاطها من الطائرة المستهدفة. عندما ترصد الطائرة رادار العدو ، فإنها تحاول تعطيل عملية الحرب الإلكترونية وتحاول خداع الرادار بإطلاق إجراء مضاد يسمى تشاف. ومع ذلك ، إذا فشل رادار التحكم في النيران في قفل الهدف وتم مقاطعته لسبب ما ، فسيستمر جهاز التصوير بالأشعة تحت الحمراء في تتبع الهدف والتحكم في الصاروخ. بشكل عام ، يؤدي الاستخدام المتزامن لعدة طرق تتبع إلى زيادة دقة واحتمالية الضربة.
كما ذكرنا في هذا النظام ، يتم تنفيذ جميع مراحل اكتشاف الهدف وتحديده وتصنيفه ومطاردته بواسطة الكمبيوتر. يتم تمييز الطائرات المحلية والطائرات المعادية تلقائيًا وعرضها على المستخدم على شاشة ملونة متعددة الوظائف ، ولكن قبل إطلاقها ، من الضروري أن يتأكد المستخدم البشري من أن طائرة العدو هي العدو مرتين ويصدر أمر إطلاق نار. لذلك ، فإن وقت رد فعل النظام هو 5 ثوانٍ من لحظة اكتشاف الهدف إلى إطلاق الصاروخ. على سبيل المثال ، من الجيد معرفة أنه إذا طار هدف على بعد 13 كيلومترًا من النظام بسرعة 300 متر في الثانية ، فسيتم ضربه بعد 15 ثانية من اكتشافه.
